一根喷砂软管的三层结构，每一层都有自己的“死法”
阅读量：

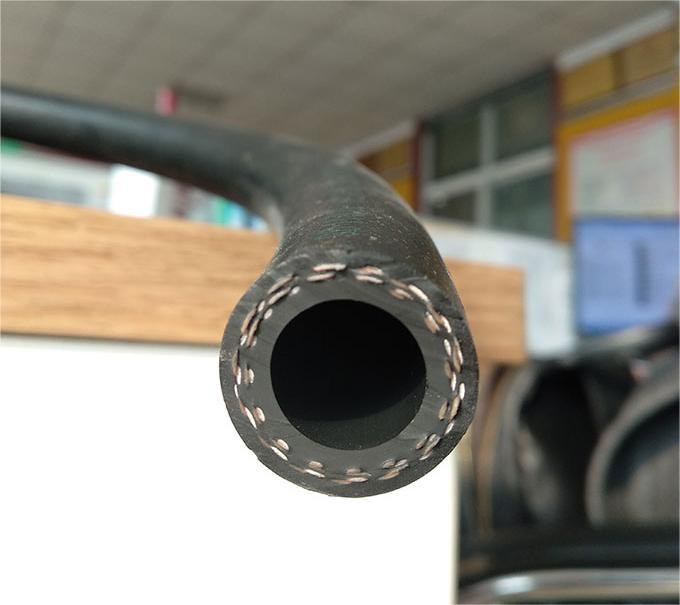

将一根使用后报废的高压耐磨喷砂软管纵向剖开，通常会看到三种不同的失效痕迹。这些痕迹分别对应着三层结构各自的失效模式，也反映了选型和使用中的不同问题。
内衬层的“死法”：磨损与堵塞
内衬层直接接触高速运动的磨料流，其失效模式主要是磨损。磨损严重时，内衬被磨穿，磨料直接接触增强层，加剧钢丝磨损。另一种较少见但危害更大的失效是内衬层因静电吸附导致磨料结块堵塞，堵塞后管内局部流速骤增，磨损速率成倍增加。
增强层的“死法”：锈蚀与疲劳
增强层是钢丝编织或缠绕结构，其失效模式主要有两种。锈蚀是其中一种——内衬磨穿后水分和磨料接触钢丝，或外胶破损后外部水分侵入，钢丝生锈，有效承载面积减小。另一种是疲劳断裂——管路承受压力脉冲，钢丝在交变应力下疲劳断裂，断面平整。
外胶层的“死法”：磨损与切割
外胶层保护内部结构免受外部环境侵蚀。喷砂作业现场环境恶劣，软管常在地面拖拽，与钢构件摩擦，外胶层被磨薄或割伤。外胶一旦破损，水分和磨料颗粒侵入，加速钢丝锈蚀。
三层协同失效的连锁反应
三层结构的失效往往不是独立的。外胶破损后水分侵入导致钢丝锈蚀，锈蚀后钢丝强度下降，内衬承受更大的变形压力，磨损加速。内衬磨穿后磨料直接冲击钢丝，钢丝迅速断裂，管体鼓包爆裂。从外胶破损到管体爆裂，可能只需要数周时间。
