四层钢丝缠绕与一层编织：不同增强结构在高压工况下的选型边界
阅读量：
工程机械液压系统的压力等级从10MPa到40MPa不等，不同类型的软管增强结构对应不同的适用边界。采购人员常面临一个选择难题：同是“高压软管”，一层钢丝编织和四层钢丝缠绕的价格差距可能超过一倍，但两者在实际使用中的寿命差距同样显著。本文帮助读者厘清不同增强结构的选型逻辑。
一、增强结构类型速览
工程机械液压软管的增强层主要有三种结构：纤维编织（适用于1-3MPa的低压回油管路）、钢丝编织（适用于10-35MPa的中高压系统，柔韧性好）、钢丝缠绕（适用于25-70MPa的超高压、强冲击工况，脉冲寿命是编织结构的3-5倍）。
对于采石场破碎锤、隧道掘进机等存在剧烈压力冲击的设备，四层钢丝缠绕管是标准配置。其中EN856 4SP与4SH均为四层钢丝缠绕结构，但二者在压力等级上存在差异：4SH的钢丝缠绕密度更高、外胶层更厚，适用于45MPa以上的极端工况；4SP则适用于28-42MPa的一般高压场景。
二、压力等级与管径的匹配关系
以四层钢丝缠绕管为例，不同通径的压力等级存在差异。同一型号下，-6至-16规格（3/8英寸至1英寸）最大工作压力为28MPa，试验压力56MPa，爆破压力112MPa；-20规格（1-1/4英寸）降至21MPa；-24至-32规格（1-1/2至2英寸）为17.5MPa。
这一规律意味着：大口径管路的压力承载能力天然低于小口径管，选型时不能只看“XX型号的工作压力是28MPa”，还要确认该压力对应的是哪个通径规格。
三、选型决策框架
冲击工况优先选择缠绕结构：破碎锤、液压冲击钻、大型挖掘机主油路存在频繁压力冲击，应选用四层钢丝缠绕管。尽管缠绕管价格更高，但其脉冲寿命可达编织管的3倍以上，综合更换成本和停机损失，长期来看反而更经济。

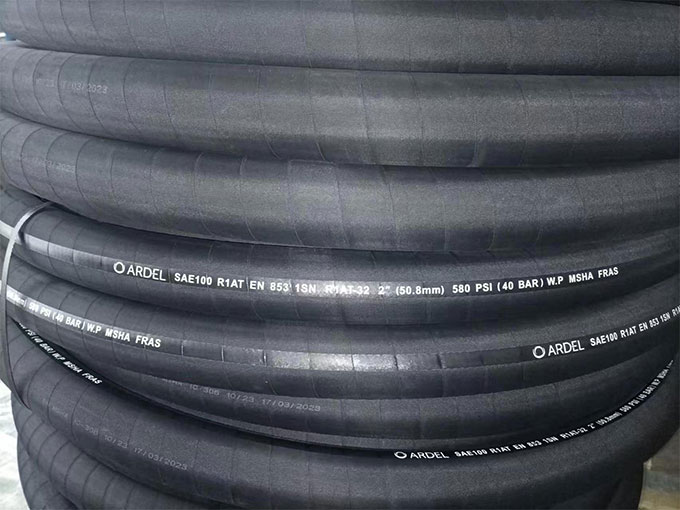

空间受限时考虑编织管：缠绕管壁厚较大、弯曲半径也较大。在设备紧凑部位，若弯曲半径不满足缠绕管要求，可选用弯曲半径更小的一层钢丝编织管（R1AT/1SN），但需确保压力等级满足工况需求。
极端磨损环境可选用4SH：对于矿山、隧道掘进等对耐磨性有极致要求的场景，4SH的外胶层厚度比4SP增加约30%，抗磨损和抗机械冲击能力更强。
